安全評價單位名稱

江西贛安安全生產科學技術咨詢服務中心

項目名稱:

崇義章源鎢業股份有限公司新安子鎢錫礦安全現狀評價

簡 介:

崇義章源鎢業股份有限公司新安子鎢錫礦位于崇義縣城南東方向21km處，屬崇義縣鉛廠鎮石羅村管轄。其北東距漂塘3.8km，南距蕩坪4km，東距大龍山2km。地理坐標：東經114°20′27″~114°20′56″，北緯25°30′03″~25°30′26″。礦區面積4.2547km²。目前采用平硐-盲豎井-盲斜井-溜礦井聯合開拓方式，淺孔留礦法開采（正在探索中小礦塊深孔爆破開采）。

崇義章源鎢業股份有限公司新安子鎢錫礦地下開采于2006年首次取得安全生產許可證，并于2009、2012、2014、2017年進行了延續，現該證將于2020年11月到期。根據《安全生產法》、《安全生產許可證條例》及《非煤礦礦山企業安全生產許可證實施辦法》等有關法律、法規關于非煤礦礦山企業應依法進行安全評價的規定，崇義章源鎢業股份有限公司委托江西贛安安全生產科學技術咨詢服務中心對新安子鎢錫礦地下開采現狀進行安全評價。

按照《安全評價通則》的要求，我中心評價專家組收集了有關法律、法規、技術標準、開采方案設計、安全技術與安全管理等資料，并于2020年5月17日至18日對崇義章源鎢業股份有限公司新安子鎢錫礦進行現場勘察。根據該礦區開采工藝特點和環境條件，通過對其設備、設施、安全裝置實際情況和管理狀況的調查分析，合理、全面地分析其作業過程中存在的危險、有害因素，確定其危險度，對其安全管理現狀給予客觀的評價，對存在的問題提出合理可行的安全對策措施。在此基礎上編制本安全現狀評價報告，以作為該礦延續非煤礦礦山企業安全生產許可證的技術依據。

安全評價項目組長:

林大建

技術負責人:

管自強

過程控制負責人:

檀廷斌

評價報告編制人:

鄧飛

報告審核人:

許玉才

參與評價工作的安全評價師:

林大建、鄧飛

注冊安全工程師:

林大建

技術專家:

  /

到現場開展安全評價工作的人員名單:

林大建

時間和主要任務:

完成時間：2020年8月20日；

主要任務：安全現狀評價；

評價報告:

一、評價對象及范圍：

評價對象：崇義章源鎢業股份有限公司新安子鎢錫礦地下開采生產系統。

評價范圍：本評價報告的范圍為崇義章源鎢業股份有限公司新安子鎢錫礦《采礦許可證》許可范圍內:

1）平面范圍： 采礦證范圍內現有地下開采生產系統。

 2）空間范圍： +535m～-55m標高之間的生產系統，生產中段有：+535m、+485m、+435m、+427m、+390m、+345m、+295m、+245m、+195m、+145m、+95m、+45m中段，其中+45m中段為開拓中段。

3）本安全評價報告評價范圍不包括尾礦庫、危險化學品使用和儲存場所、職業衛生以及礦山炸藥庫。

二、企業基本情況：

名    稱：崇義章源鎢業股份有限公司新安子鎢錫礦

類    型：股份有限公司分公司

住    所：江西省贛州市崇義縣鉛廠鎮石羅村

負 責 人：王新強

成立日期：2003年03月28日

營業期限：2003年03月28日至長期

經營范圍：一般項目：鎢礦采選（憑有效許可范圍經營）；（依法須經批準的項目，經相關部門批準后方可開展經營活動）。

新安子鎢錫礦作為崇義章源鎢業股份有限公司三個主體礦山之一，于2006年1月首次取得了原省安全生產監督管理局頒發的《安全生產許可證》。礦山設有安全管理機構，配備了安全生產管理人員；建立健全了安全生產管理制度、安全生產責任制、崗位安全技術操作規程?，F(xiàn)有從業人員431人，井下作業人數232人，選廠101人，其余為行政、后勤、保衛部門人員等。礦山有專業技術人員21人，其中中級職稱人員4人，注冊安全工程師1人。

新安子鎢錫礦設礦長1人，副礦長2人，礦長助理2人，安全科科長1人，另外有專職安全管理人員14人。礦山實行礦山—坑口(選廠)—班組三級管理。

設計單位：福建省冶金工業設計院，設計生產規模：30萬噸/年；中段高度50m。

礦區周邊環境：

該區屬中高山區地貌，溝谷發育，脊狹坡陡，竹木茂盛，浮土廣布。礦區最高標高891.1m，最低345m，相對高差540m。地勢切割劇烈。亞熱帶東南季風氣候，溫暖潮濕。龍?zhí)睹鏈瞎扔幸簧綕拘∠?，匯水面積較大，終年不斷流，可為選廠生產供水。

礦區1000m范圍內無鐵路、高等級公路、水庫、高壓主干供電線路，無名勝古跡及其它工業設施，無其它工礦企業。礦區500m范圍無居民。

427主平窿窿口工業場地位于礦區南側，有值班室、維修車間、配電室、空壓機房等設施。辦公樓、員工住房位于427主平窿西南側200m開外，開采移動帶范圍外。

相鄰礦山：礦區周邊無其它礦山。

總平面布置：

新安子鎢錫礦礦地面、井下主要構筑物包括：

  礦山主平硐口標高為+427m。該礦井上井下建、構筑物包括：主平硐、運輸平巷、溜礦井、通風井及地表工業場地（廢石場、壓風機房、配電房、水倉、選礦廠等）。

選廠布置在+390m平硐口西南方向約100m處，受礦倉位于+427m標高，采用7級階梯式布置。

礦山廢石場位于+390平硐口西北方向約200m處的山坳內，井下廢石不出窿，用于充填采空區；選廠廢石轉運至廢石綜合利用車間，加工成建筑材料對外銷售。

壓風機房位于+427m主平硐口正南方向約100m處，磚混結構；

機修房位于+427m主平硐口南側80m附近，磚混結構。

爆破器材存放在+427中段井下，內設炸藥庫和雷管庫，入口處設有值班房。

辦公住宿區位于位于+427 m主平硐口西南方向約200m處，有4層磚混結構主辦公樓2棟，磚混結構食堂一棟，以及6層磚混結構宿舍樓3棟。

三、主要生產系統

1、礦山開拓系統

     1、開采移動帶的范圍

根據圍巖穩定性以及所采用的采礦方法，新安子鎢錫礦礦床開采后的地表移動范圍按上盤巖體移動角65°，下盤巖體移動角70°，側翼巖體移動角75°圈定。

2、礦山開拓系統

新安子鎢錫礦采用平硐-盲豎井-盲斜井聯合開拓。

1）盲豎井

盲豎井井筒中心坐標為X=2821470.81，Y=38533947.83，Z=+427m，井筒全高557m，其中純提升高482m（+427m至-55m），井頸高度為28m，井底部分深度30m。其中：過放深度7m，井底水窩23m。

井筒為圓形斷面，井筒直徑6m，采用混凝土支護，厚度300mm；分別在+95m、+195m、+295m中段設雙向馬頭門，馬頭門采用混凝土支護，厚度300mm。

2）盲斜井

礦山現有三個盲斜井用于提升礦石或廢石，分別是+95m-+195m、+195m-+295m、+295m-+427m盲斜井（各盲斜井參數及安全設施詳見2.5.5.4節），井筒斷面為三心拱，基本無支護。

3）、溜礦井

+427m以上中段+535m、+485m、+435m三個中段均布置了溜礦井，礦石通過溜礦井至+427m中段，廢石直接充填采空區。

+245m、+195m、+145m三個中段的礦石通過溜礦井至+95m中段，裝車后通過盲豎井提升至+427m中段，編組后通過電機車運至選廠。

溜礦井口設有格篩，溜礦井下部為鋼筋混凝土結構，采取振動放礦。

溜礦井為圓形斷面，無支護，直徑2000mm。

4）回風井

礦山采用南北兩翼對角式通風方式，南北兩翼各設回風井，與井下各生產中段貫通?；仫L(fēng)井為矩形斷面，斷面尺寸2m×1.5m，無支護。

5) 主運輸大巷

+427m 主平窿為盲豎井工程的配套工程，至盲豎井約800m。該平窿作為礦井人員進出、礦石運輸、材料運輸以及主要進風口，窿口坐標為X2822184.59、Y38534010.801、Z427；為三心拱斷面，斷面尺寸3.8×2.5m；采用雙軌架線式電機車運輸、軌距600mm，右側設排水溝，采用預制板蓋板，長度約1m，作為人行道；另一側布置入井高壓電纜，巷道頂安裝了照明線路。

主平窿圍巖穩固，無支護。

6）安全出口

(1)、礦井安全出口

新安子鎢錫礦的開拓方式為平窿-盲豎井-盲斜井，礦區有+390m窿口、+427m窿口、+535m窿口，共3個與地表相通出口，三個出口均相互連通。

礦山三個出口之間距離均大于30m，出口標高均高于當?shù)貧v史最高洪水位1m以上。

(2)、中段安全出口

井下各中段均有斜井相通，作為第一安全出口的盲斜井均設置了照明及規范的踏步，同時斜井根據要求設置了躲避硐室。

礦山新建盲豎井投入使用后，盲豎井安裝了梯子間，也是+427m以下中段的安全出口。

+427m以上各中段有人行天井與上部中段相通，作為中段第二安全出口，人行天井內架設了人行梯，每隔3m設置安全平臺，并安設了照明燈。

(3)、采場安全出口

采場布置了兩個順路天井，天井內架設梯子，安裝了照明線路，作為采場安全出口。

各安全通道及出口均暢通無阻，并設置有照明設施，可供井下人員避險。

2.采礦方法及回采工藝

根據礦體賦存情況及開采技術條件，礦山采用淺孔留礦法采礦礦體。

采場布置

相鄰平行礦脈和在平面上交替出現的平行礦脈，兩脈間距大于5m時分采，小于5m時可考慮合采，但合采品位應滿足出礦品位的要求，否則采主脈丟支脈。相鄰距離3～5m的礦脈，其采場上采時，一般上盤礦脈超前于下盤礦脈回采，沿走向分支脈和交叉脈，在分支口或交叉口留設礦柱。

礦塊構成要素

礦塊沿礦脈走向布置，采場長40～60m，采場垂直高度30～40m，漏斗間距5～6m，頂柱高2～3m，底柱高3.5m，一般不留間柱，當連續的空采區長度超過100m，或相鄰采場圍巖穩定性不好時，則需留間柱，間柱寬3m，采幅1.2～1.5m，采用水泥漏斗自重放礦的底部結構?；夭晒ぷ髯韵露戏謱舆M(jìn)行，分層高度2m左右，回采工作面可以是水平的，也可以是梯段形，梯段長度8-10m，梯段高度1.5-1.8m。

3.提升運輸系統

礦山井下采用盲豎井、盲斜井提升， 0.75m³U型側翻型礦車裝運礦石和廢石，人工放礦。主平窿和斜井及主要穿脈巷道采用18kg/m的鋼軌鋪設，沿脈運輸巷道采用12kg/m的鋼軌鋪設，軌距均為600mm。

各區段+427m以上各中段的礦石通過溜礦井放礦至+427m中段，+427m以下各中段的礦石通過盲豎井、盲斜井提升至+427m中段。

+427m主平窿運輸方式

+427m中段為主平窿，為雙軌電機車運輸，礦石至+427m中段編組后，由CJY3/6GB電機車運至選廠，+427m平窿口距離選廠約800m。

井下中段運輸方式

    各中段礦石從采場漏斗放入礦車，巷道掘進產生的礦巖裝礦機裝入礦車，礦石由中段CTY2.5/6GB、CTY5/6GB蓄電池電機車運送至中段井底車場或溜礦井。

盲豎井提升

盲豎井為礦山新建工程，目前已正式投入使用，設計提升能1200t/d。井筒標高范圍：+427m中段至-55m中段，井塔高度28m，井底30m，總提升高度482m。目前運行區間+427m-+95m,與+195m、+95m中段已經貫通。+95m中段為礦石提升中段，+245m、+195m、+145m三個中段的礦石通過溜礦井至+95m中段，裝車后通過盲豎井提升至+427m中段，編組后通過電機車運至選廠。

井筒采用圓形斷面，凈斷面直徑6m，采用混凝土澆筑，支護厚度300mm。

采用剛性罐道，雙罐籠提升；井筒分為提升間、管子間、電纜間、梯子間，梯子間安裝有36V照明線路。

盲豎井井筒內已設過卷擋梁、楔形罐道以及防過卷開關。

盲豎井+427m、+195m、+95m中段井口設置了信號室、安全門、語音廣播系統、阻車器、搖臺，懸掛了最大載重量、最大載入數標識牌，安裝有視頻監控系統、人員定位系統等。

1）  罐籠

盲豎井提升系統提升容器為罐籠，罐籠用途為升降人員和物料。罐籠為GDG1/6/2/4型雙層雙車罐籠，額定最大載重量10000Kg，額定最大載人數56人，罐籠有安標標志，安標編號MCI060019。罐籠允許乘罐的人數和最大載重量已在井口公布。

提升鋼絲繩與罐籠連接處有液壓調繩器。罐籠外側設置了輪式罐耳，罐籠升降平穩，安全可靠。

罐籠內安裝了活動頂蓋及聯動阻車器。

   2）提升機

盲豎井提升機用途為升降人員和物料。盲豎井提升機為JKM-2.8×4ZI型多繩摩擦式提升機，配套電動機功率581Kw，電壓660V。提升機電控系統型號為ZTDK-NT-ZKT。提升機摩擦輪直徑2800mm，導向輪直徑2800mm。盲豎井JKM-2.8×4ZI型多繩摩擦式提升機已取得礦用產品安全標志（KA）。

JKM-2.8×4ZI型多繩摩擦式提升機配有工作制動、安全制動和緊急制動等安全保護裝置。提升機配套有深度指示器，深度指示器系統能準確地指示出提升容器在井筒中的位置，指示清晰，能發出減速、停車和過卷信號。盲豎井提升系統安裝了提升信號裝置，井口信號與提升機的啟動有閉鎖關系，井口、井底和中間運輸巷的安全門、搖臺已與提升信號閉鎖。

提升機摩擦輪下端平臺位置安裝了車槽裝置。

提升機房采用混凝土支護，提升機四周安裝了安全護欄，配置了滅火器、消防沙及消防水龍頭；提升機房及操控室分別安裝了視頻監控系統。提升機房設有安全出口。

  3）提升鋼絲繩

四根提升鋼絲繩（首繩）為6V×34+7FC型重要用途鋼絲繩，鋼絲繩直徑28mm，鋼絲繩鋼絲公稱直徑1.2及2.0mm，鋼絲公稱抗拉強度為1870 MPa。四根提升鋼絲繩實測鋼絲破斷拉力總和分別為607.7KN、617.48KN、615.77KN、608.28KN；四根鋼絲繩抗拉強度按鋼絲直徑1.2mm、2.00mm的實測結果分別為2001MPa、1968MPa；2040MPa、1997MPa；2049MPa、1986MPa；2032MPa、1959MPa。

摩擦輪直徑與提升鋼絲繩直徑之比為100，符合安全規程要求。

提升鋼絲繩提人時的安全系數為75，提物為80。

兩根平衡鋼絲繩（尾繩）為34×7+NF-40型圓股不旋轉重要用途鋼絲繩，鋼絲繩直徑40mm，鋼絲繩鋼絲公稱直徑1.9、1.95、2.15及2.0mm，鋼絲公稱抗拉強度為1570 MPa。兩根平衡升鋼絲繩實測鋼絲破斷拉力總和分別為1276.28KN、1282.32KN。

鋼絲繩于2019年9月經江西華安安全生產檢測檢驗中心檢測，并出具了安全檢測檢驗報告，檢測結論為合格。

4）提升機信號系統：

有罐籠運行，提人、提物、檢修等種類信號，有罐位、去向、要罐、水平執行、換層、對罐、急停、電源、安全門開閉、事故信號、開車信號等指示，并有各種音響提示。

具備標準提升信號、提升種類信號、緊急信號、檢修信號等；

    具備信號顯示、記憶查詢功能；

    具備各相關中段與井口信號房閉鎖功能：各相關中段不發信號，井口信號房發不出信號；

    具備井口信號房與提升機房閉鎖功能：井口信號房不發信號，提升機房收不到信號，提升機不能起動；

    具備各相關中段罐籠到位與信號閉鎖功能：罐籠不到位，信號不能發出；

    具備急停信號與提升井安全回路閉鎖功能：按下急停，斷開提升機安全回路。

   盲斜井提升

各區段共有2條盲斜井用于提升，各盲斜井?dāng)嗝鏋槿墓埃瑪嗝娉叽?.5×2.3m。盲斜井坡度30度-28度。各盲斜井設置了阻車器、聯動擋車門、聯動撈車裝置。盲斜井底設置了躲避硐室，盲斜井井筒內每隔30m設置一個躲避硐室。

提升機房空間較大，照明充足，機房內懸掛有絞車工安全技術操作規程，配置滅火器材。井上井下提升信號有電鈴、燈光及電話通訊信號，井底、井口及中間車場掛設有“行人不提升、提升不行人”警示牌，且均有紅色警示燈光信號。

   檢驗檢測：

2020年9月江西華安安全生產檢測檢驗中心對盲豎井和主提升盲斜井提升系統的設備、罐籠、井口安全設施以及提升鋼絲繩進行了安全檢測，其檢測結論合格。

4、通風系統

礦井采用南北兩翼對角式機械通風系統。礦井主要由+427m主平硐進風，南翼由+605m通風斜井出風，北翼由+585m平硐出風。

各中段通風線路：新風通過+427m平硐、+390m平硐進入井下，再經過各盲斜井和盲豎井進入各中段主運輸巷道，再進入各中段采掘作業地點，污風通過局扇抽至回風巷道，經各中段南、北回風井排入上部中段，經主扇抽出地表。

北翼主扇安裝在+585m中段，主扇型號為FKZNo13型，功率55kW，風量18.7～40.8m³/s，風壓284～1312Pa；南翼主扇安裝在+535m中段，主扇型號為K40-4型，功率55kW，風量18.7～40.8m³/s，風壓284～1312Pa。

風流線路：+390m以上中段新鮮風流從+535m、+427、+390m中段平硐口進入井下，經盲豎井、盲斜井進入各中段分南、北風路通過調節風門進入各采掘作業面，污風經各中段南、北回風巷、回風天井至+535m中段南、北回風巷，再由南、北主扇風機排出地表。南回風出口標高+605m，北回風井口標高+585m。

在各個中段設置有輔扇輔助通風，輔扇功率7.5kW、11kW。采場采用兩臺局扇混合式通風，掘進工作面由局扇輔助通風。

檢測檢驗

2019年9月江西華安安全生產檢測檢驗中心對作業面的CO₂及粉塵總濃度進行檢測，檢測結果均合格。

2019年9月通風系統、主通風機經江西華安安全生產檢測檢驗中心檢驗檢測，檢測結果均合格。

5.供電系統

礦區供電現有一路由崇義縣供電公司鉛廠變電所提供的10kV高壓專線至礦區；礦山自備一臺KC1500GF型1200kW柴油高壓發電機直接與10kV聯網，主要供盲豎井、井下水泵、主扇應急用電。

供配電電壓等級

地面高壓10kV，低壓380V，主巷照明220V。

井下高壓10kV至井下變電房，低壓動力380V，設備主控和繼電保護及電鈴燈光信號為127V電壓。井下斜井及井底車場、運輸巷道為127V電壓。井下采掘工作面及安全通道出口為36V照明電壓。

變配電設施及其供電線路范圍

1、10kV供配電

由崇義縣鉛廠變電所的10kV專線輸電線型號為LGJ-95mm²，在礦區經過一個總真空開關后，再與礦區內其它變配壓設施相連。390以下中段井下10kV供電線路直接從+390m主平窿送至各變壓器硐室，+535m、+427m中段10kV供電線路自地表架空線路至井口，通過真空斷路器和避雷器后，架設10kV電纜分別由+535m、+427m中段窿口進入至井下變電硐室，各配電設施及其供電范圍如下：

1）地表+427m窿口變壓器S9-M-800：主要供地表辦公生活、機修、空壓機、硅整流及其它工業設施用電。

2）井下+390m中段變配電硐室：變壓器KS9-315/10，主要供+390m、+345m中段水泵、提升機、硅整流、局扇及照明用電，采用ZRVV22系列電纜供電。

3）井下+295m中段安了一臺KS9-250/10變壓器供+295m、+245m中段絞車、局扇、輔扇、排水、照明用電，采用ZRVV22系列電纜供電。

井下+195中段安了一臺KS11-500/10變壓器供+195m、+145m中段絞車、局扇、排水、照明用電，采用ZRVV22系列電纜供電。

5）井下195中段安了一臺KS11-250/10變壓器供+95m、+45m局扇、排水、照明用電，采用ZRVV22系列電纜供電。

6）井下+95m中段安了一臺KS11-250/10變壓器供+95m、+45m中段局扇、排水、照明用電，采用ZRVV22系列電纜供電。

7)井下+535m中段安裝了一臺KS9-160/10變壓器供主扇、中段照明用電，采用ZRVV22系列電纜供電。

8）盲豎井配電硐室兩臺電樞整流變壓器ZC800/10，其中一臺備用，采用ZRYJV32系列電纜供電；一臺SCB10-315/10變壓器，專供各中段操車電控及信號系統，采用ZRYJV32系列電纜供電。

  2、保安電源

礦山安裝了一臺柴油發電機作為井下一級負荷備用電源。發電機房設置在+427m平窿口工業場地，型號為KC-1500GP，功率1200kw，輸出電壓10KV。

照明電壓

井下主要運輸巷道照明電壓為220V，各中段運輸巷道照明電壓為127V，采掘工作面電壓為36V安全電壓，安全通道有照明設施。

供電安全設施

（1）、變壓器

裝設在地表的電力變壓器周圍均構筑2m高的水泥磚防護圍墻，懸掛了安全警示標志牌。電力變壓器高壓側分別裝設有真空斷路器和氧化鋅避雷器，作變壓器的電源通斷和短路保護及防雷保護。電力變壓器低壓中性點與金屬外殼及避雷器引下線相聯直接接地，作變壓器的接地保護和防過壓保護。地面為接地式低壓供配電網即TN-C-S配電保護方式。

井下變壓器均安裝在硐室內，硐室空間較大，安裝有向外開的鐵門，上鎖，門口懸掛有安全警示牌，變電所硐室地面高出巷道排水溝500mm。變壓器高壓側裝設真空開關斷路器，作變壓器的過載和短路保護及電源通斷。變壓器高壓側裝設避雷器，金屬外殼裝設保護接地。礦用變壓器無中性點，井下采用金屬外殼接地式低壓供電配電網即IT配電保護方式。

（2）、供電線路安全保護

進入井下的高壓電纜線路始端裝設真空路器和零序電流互感器自動保護裝置，作短路和過載及漏電保護，真空路器前還裝設一套氧化鋅高壓避雷器，作10kV高壓電纜線的防雷保護。

地面及井下變壓器室均配備有合格證的高壓令克棒，絕緣手套與套鞋及高壓測電器等安全作業工具，至內配備有滅火器。

（3）、接地裝置

地面、井下用電設備外殼均進行了接地保護，形成接地網，在水倉設置有主接地極與井下接地網相連接。

檢測檢驗

供電系統和接地裝置2019年9月經江西華安安全生產檢測檢驗中心檢測，檢驗結論均合格。

6. 礦山供水及消防

礦山井下主巷道供水管路均用φ50鍍鋅管和DN-50閘閥相互聯通。各供水分別介紹如下：

⑴地表+629m標高建有供水池，容積100m³，水源引自于地表山溝水。該水池供新安子鎢錫礦+535m、+485m、+435m中段井下生產及消防用水。水由該供水池經+535平窿進入中段巷道，再沿斜井及人行井送至485、435中段巷道再送至各用水點。

⑵地表+450m標高建有供水池，容積220m³，水源引自于地表水。該水池供新安子鎢錫礦+427m、+390m、+345m中段消防用水以及地表生活用水。水由該供水池經+427m平窿進入中段巷道，再沿斜井及人行井送至+390m、+345m中段巷道再送至各用水點。

⑶井下+390m中段供水倉，水源引自于井下水。容量為100m³。供+295m、+245m中段生產及消防用水。

（4）井下+195m中段供水倉，水源引自于井下水。容量為100m³。供+95m中段生產及消防用水。

（5）井下+195m中段供水倉，水源引自于井下水。容量為100m³。供+95m、+45m中段生產及消防用水。

井下消防

礦山井下消防水管道和生產水管道共用，在每個穿脈口設置一個閘閥，每隔50m設一接頭。提升絞車房、變配電硐室等均配備滅火器。

7.井下供風

空壓機房設置于+427m主平窿口南側，空壓機房內安裝有四臺空壓機，全部為螺桿式空壓機；型號分別為LGD250/347J一臺、LGFD220/095R二臺JG55HA空壓機一臺。用直徑200mm鋼管經+427m主平窿至盲豎井口后分為兩路直徑150mm風管，一路經盲豎井至+295m以下各中段，一路至+390m中段，與原有的供氣管網貫通，供+390m及以上中段用風?？諌簷C(jī)和風包上都安裝了安全閥和壓力表。空氣壓縮機的旋轉部位安裝了安全防護罩?？諝鈮嚎s機房設有防火、滅火器材。有日常運行和維修記錄。空壓機外殼均進行了接地保護。

礦山空壓機2020年9月經江西華安安全生產檢測檢驗中心檢測檢驗，判定為合格。

8.井下防排水

礦山+427m以下中段采用多級分段接力排水方式，分別在+95m、+195m、+295m中段設置主水倉、主水泵房。

+95m中段+195m～+95m盲斜井井底車場設有主水倉（150m³）；安裝有D46-50×3型水泵3臺，配電機37kW，額定排水能力46m³/h，揚程150m；有兩路¢100mm排水鋼管，將水排至+195m中段+195m～+95m盲斜井井口水倉（150m³），再自流至+195m中段+295m～+195m盲斜井井底車場水倉（150m³）。

+195m中段在+295m～+195m盲斜井井底車場設有主水倉（150m³），安裝有D46-50×3型水泵3臺，配電機37kW，額定排水能力46m³/h，揚程150m；有兩路¢100mm排水鋼管，將水排至+295m中段+295m～+195m盲斜井井口水倉（150m³），再自流至+427m～+295m盲斜井井底車場水倉（150m³）。

+295m中段在+427m～+295m盲斜井井底車場設有主水倉（150m³），安裝有D46-50×3型水泵3臺，配電機37kW，額定排水能力46m³/h，揚程150m；有兩路¢100mm排水鋼管，將水排至+427m中段，再經+427m平硐水溝自流出地表。

井下在+345m、+245m、+145m中段設置了臨時水倉（100m³）和臨時水泵房，通過水泵將水排至上一中段。+345m、+245m中段水泵房安裝有2臺QY10-72/4-4型潛水泵，額定排水量10m³/h，揚程72m；+145m中段水泵房安裝有2臺DA1-80×7型潛水泵，額定排水量32.4m³/h，揚程79.4m。

+390m、+427m中段通過中段排水溝自流出地表。

+427m以上中段的涌水自流至+427m中段，再通過自流而出。

各中段水泵房水泵由控制柜控制，水泵外殼已接地。

3、檢測檢驗

2019年9月，江西華安安全檢測檢驗中心對排水系統和主排水泵進行檢測，檢測結果綜合判定均合格。

9安全避險“六大系統”安裝建設情況

礦山安全避險“六大系統”已建立，由贛州有色冶金研究所設計，并組織建設安裝，2015年進行了工程驗收，至原贛州市安監局備案。目前六大系統運行良好。

10. 廢石場

礦山采用淺孔留礦法開采，目前井下所產生的廢石大部份來自于巷道掘進，用于充填采空區，僅有選廠廢石運送至地表廢石場。

廢石場位于選廠西南側約100m處。該廢石場為以前井下工程產生的廢石堆放形成，目前已不再繼續堆放廢石。礦山于2018年利用該廢石場新建了建材加工廠，將選廠廢石加工石料出售。

廢石場離井下開采區較遠，對井下開采無影響

四、評價結論

1危險有害因素辨識結果

1）主要危險有害因素

崇義章源鎢業股份有限公司新安子鎢錫礦生產過程存在的危險有害因素包括：冒頂片幫、坍塌、物體打擊、高處墜落、火藥爆炸、放炮（爆破傷害）、火災、中毒窒息、車輛傷害、機械傷害、起重傷害、容器爆炸、電傷害和雷擊、物體打擊、透水和淹溺，以及粉塵、噪聲、振動和有毒有害氣體等危險、有害因素。

2）重大危險源辨識結果

崇義章源鎢業股份有限公司新安子鎢錫礦無重大危險源。

3）應重點防范的重大危險有害因素

崇義章源鎢業股份有限公司新安子鎢錫礦地下開采屬于風險因素多、影響面廣的高風險作業活動，應重點防范冒頂片幫、坍塌、火藥爆炸、放炮、透水、中毒窒息和高處墜落、粉塵等導致群死、群傷或高發生概率，或者嚴重導職業病的危險有害因素。

2.各單元綜合評價結果

根據礦井安全現狀綜合評價表，崇義章源鎢業股份有限公司新安子鎢錫礦“相關證照合法有效、生產系統及輔助系統可靠、現場管理較規范，班組建設開展較好、隱患排查治理運行有效、安全生產基礎資料建檔規范”，能夠滿足現在生產的需要，綜合得分率為94%。

經作業條件危險性分析評價，結果表明崇義章源鎢業股份有限公司新安子鎢錫礦生產過程中冒頂片幫、放炮（爆破傷害）、透水及中毒窒息為高度危險，一旦發生會導致群死群傷，需要嚴格控制對出現的隱患要嚴格整改；火災、坍塌、高處墜落和火藥爆炸屬于顯著危險，需要加強防范；機械傷害、電氣傷害、車輛傷害、起重傷害和雷擊、容器爆炸屬于一般危險，需稍加注意；物體打擊和淹溺為稍有危險，可以接受。

3.綜合評價結論

1）. 崇義章源鎢業股份有限公司新安子鎢錫礦依法建立了安全管理機構、配備了專職安全管理人員；安全培訓與教育到位；建立了較為完善的安全生產責任制、安全生產管理規章制度、崗位安全操作規程，開展日常安全檢查和定期專項檢查，制定了事故隱患排查治理方案，針對生產過程中的中要危險有害因素制定了生產安全事故應急救援預案；建立了井下安全避險系統；依法提取了安全生產費用，主要用于安全教育培訓、安全設施設備、勞保用品、應急救援、隱患整改等方面；建立了較為齊全的安全生產教育培訓、工傷事故和技術資料檔案；嚴格執行建設項目安全設施及職業衛生防護設施“三同時”制度。

2）.針對安全現狀評價提出的存在問題，崇義章源鎢業股份有限公司新安子鎢錫礦認真落實整改，具體見整改回復。

3）.采用安全檢查表、作業條件危險性分析評價，結果表明崇義章源鎢業股份有限公司新安子鎢錫礦各生產系統和輔助系統均符合設計、運行正常，管理規范，各類證照齊全、合法、有效，安全生產標準化活動持續運行、記錄全面，班組安全生產標準化建設工作全面深入，事故隱患排查治理體系和風險管控體系已建立運行；崇義章源鎢業股份有限公司新安子鎢錫礦為安全生產條件好，安全生產活動友保障的A類礦山。

綜合安全評價結論：崇義章源鎢業股份有限公司新安子鎢錫礦相關證照合法有效，生產系統及輔助系統齊全，滿足安全生產的需要，經安全現狀評價評分標準，其得分率94.3％，安全生產條件和技術保障條件符合安全生產法律法規要求，新安子鎢錫礦符合安全生產條件。

提交時間:

2020年8月20日

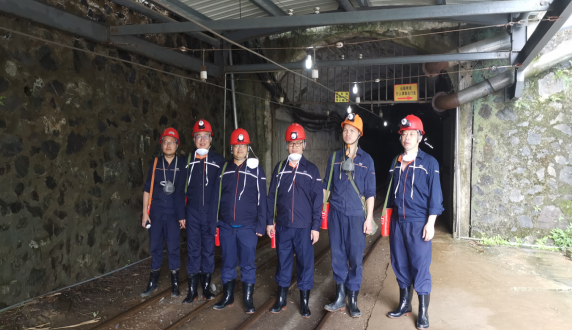

現場影像資料
